概述：

桿上高壓計量箱是正在同類產品的基礎上改進而成，適用于額定頻率50Hz，額定電壓10KV、6KV的戶外電力系統中做電能計量，是老式油浸產品理想的替代產品。。適用于額定頻率50、60赫芝的三相交流：35KV、10KV、3KV系統網絡上。具有精度高、重量輕、安裝方便和防竊電告等優點，深受廣供電部門歡迎。

三相三線計量箱由二只單相電壓和電流互感組成，三相四線計量箱由三只單相電壓和電流互感器組成，裝入箱體中，一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。

桿上高壓計量箱是由電壓電流組合互感器和計量儀表箱兩部分組成，互感器內裝有兩只獨立的電壓和電流互感器分裝于A相、C相，組合互感器外側壁裝有功、無功電度表，腦袋人實驗用的聯合連接盒，運行時用表箱罩住以防竊電。

桿上高壓計量箱型產品的內芯采用環氧樹脂澆注，外殼采用鋼桶，以避免陽光紫外線對環氧樹脂澆注體的直射造成損傷。‘

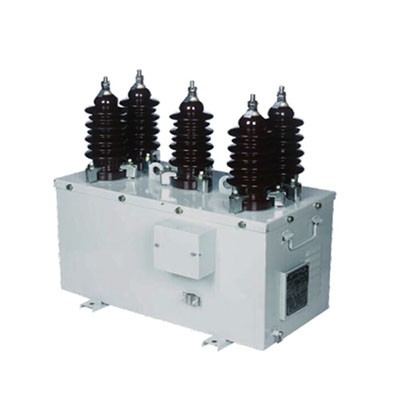

高壓計量箱

桿上高壓計量箱空氣斷路器的巡視檢查項目：

1、斷路器的分、合位置指示正確，并與當時實際運行工況相符;

2、維持斷路器瓷套內壁正壓的通風指示正常;

3、配氣箱壓力表指示在正常氣壓范圍內，箱內及連接管道和斷路器本體無漏氣聲;

4、絕緣子、瓷套無破損、無裂紋及放電痕跡;

5、運行中斷路器的供氣閥在開啟位置，工作母管、高壓罐定期排污;

6、各載流部分、出線端子無過熱;

7、滅弧室排氣孔的檔板應關閉、無積水或鳥巢;

8、接地完好;

9、巡視斷路器環境條件：附近無雜物。
